手动钢筋拉力计,HY-60锚杆拉拔仪_厂家直销





拉力计

手动钢筋拉力计,HY-60锚杆拉拔仪_厂家直销







一、HY-60锚杆拉拔仪概述

  锚杆拉拔仪(钢筋拉拔仪或锚杆拉力计)是用于测试螺杆与基础件结合的牢固程度,它广泛用于采煤、国防、交通运输等各种坑道作业,是一种简便科学测试工具。手动油泵,是将手动机械能转换为液压能的一种小型液压泵站,在使用配套油缸及专用工具的情况下进行各种作业检测等。

二、HY-60锚杆拉拔仪结构及特点

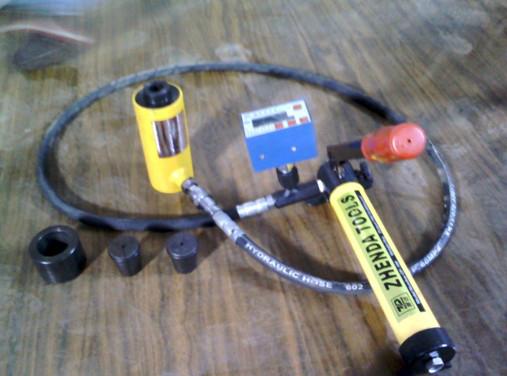

锚杆拉拔仪分手动油泵,配套空心油缸两部分,并用高压橡胶管连接而成。手动泵体内有高低压两路及相应的阀,故在轻负荷时,大量的低压油与少量的高压油同时进入油缸,使活塞迅速上升,重负荷时,低压油自动卸荷排回油管,以减轻压杆所需作用力,降低劳动强度。由于手动油泵和空心油缸是分离的,所以油缸在使用时,不论直立横卧式倒置均可。被测螺杆所受之拉力可先在压力表上直读出指示数(kgf/cm2),并在换算表中查出相应的承受拉力(吨)。

三、HY-60锚杆拉拔仪主要参数

  手动泵

  1、最低压力:10 kgf/cm2

  2、额定压力:600 kgf/cm2

  3、压杆作用力(额定压力时):50 kgf

  4、贮油量:0.74 L

  5、重量:9 kgf(不包括油箱)

  6、木箱包装尺寸:690*265*210

  空心千斤顶

  1、额定拉力:20 T

  2、公称油压:600 kgf/cm2

  3、活塞最大行程:60 mm

  4、中心孔内径:¢40 mm

  5、重量:10 Kg

  四、HY-60锚杆拉拔仪装箱单

  1、液压缸:1个

  2、手动泵(带包装木箱):1台

  3、产品合格证:1份

  4、使用说明书:1份

  5、连接电缆线:1根

  6、保修卡:1份

  7、压力表:1只

  用于玻璃幕墙检测的是ZY-10锚杆拉拔仪,技术参数如上面所示

  五、HY-60锚杆拉拔仪选配件

  M6、M8、M10、M10、M12、M14、M16、M18等的转换接头、夹片、夹套及拉杆

  六、HY-60锚杆拉拔仪注意事项

  1、锚杆拉拔仪严禁超负荷使用,数显峰值表禁止超出最大量程。

  2、应保持系统清洁,连接拉油管前应将接头处灰尘擦净,油缸测试完毕应复位。

  3、油缸工作时底部应摆平放稳,与所测锚杆成直线,不得超行程工作。

  4、高压胶管每年应作一次耐压试验,以防老化发生意外。

手动钢筋拉力计,HY-60锚杆拉拔仪_厂家直销
